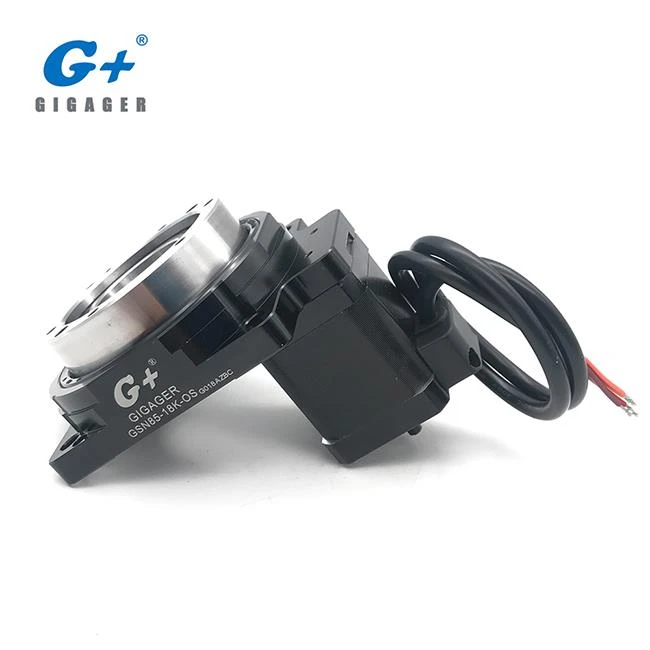

Bu GSN85-18K-OS modelining bo'shliqqa aylantiruvchi aktuatoridir va stol kattaligi 85 mm bo'lgan 1:18 va ochiq döngülü step vosita. GIGAGER Bo'sh Rotary Aktuatorining OT turi yuqori aniqlikdagi aylana aylanadigan stolni alohida ochiq döngülü step vosita va haydovchi to'plami bilan birlashtiradigan mahsulotlar qatoridir. Kattaroq inertiya yuklarining yuqori darajada aniq joylashuvini ta'minlaydigan step vosita vositalaridan foydalanish qulayligini saqlab qoladi.
1. GSN85-18K-OS modelining texnik tavsifi
Parametr | ||
Motor turi | Ochiq tsikli qadamli dvigatel | |
Rotary platformalar uchun rulman | Xochli rollarda tashish | |
Ruxsat berilgan Turk | Nm | 3.2 |
Ruxsat berilgan tezlik | rpm | 60 (jadval yuzasi) |
Tishli nisbati | 1:18 | |
Inertiya momenti | kg.m 2 | 2534 × 10-6 |
Ruxsat berilgan Eksenel Kema | N | 500 |
Atalentlikning ruxsat etilgan momenti | Nm | 10 |
Joylashuv aniqligi | min | ≦ 2 |
Qaytarilishi mumkinligi | sek | ± 5 (0,001 °) |
Platformali tekislik | mm | ± 0,005 |
Platforma konsentratsiyasi | mm | ± 0.01 |
Ingress himoya qilish | IP | 40 |
Nozik hayot | H | 20000 |
Og'irligi | kg | 1.2 (motorni o'z ichiga olgan holda) |
Motor parametrlari | ||
Hajmi | mm | 42 |
Nominal kuchlanish V / fazasi | 3.25 | |
Nominal Oqim A / fazasi | 1.3 | |
Bobini impedans Ō / faza | 2.5 | |
Bobini indüktans | mh | 6.0 |
Torkni ushlab turish | Nm | 0.6 |
Inertiya momenti | g.cm 2 | 82 |
Motor uzunligi | mm | 64 |
Ingress himoya qilish | IP | 20 |
Bosqich burchagi | 1,8 ° | |
Qo'rg'oshin | 4 | |
Drayv | |
Kirish voltaji | DC24V |
Buyruqni kiritish | Pulse + yo'nalishi DC5V |
Bo'sh qaytuvchi aktuator nima?
Hollow Rotary Actuator aylanadigan yuk moslamasining yangi turidir. Yuqori uzatish samaradorligini, yuqori aniqlikdagi, yuqori qat'iylik va yuqori xarajatli ishlashni o'z ichiga olgan holda, bu uchta mahsulotlar orasidagi muvozanatni qo'lga kiritib, servo vosita, shisha indeksator va DD mexanizmining afzalliklarini birlashtiradi.
Tishli qurilmalar yuqori quvvatli karoturlash qotishma po'latdir va karbongizadan so'ng tish sirtining qattiqligi HRC60 ± 2 ° darajasiga yetishi mumkin.
To'liq aniq konturli qadamli vosita yordamida Bo'sh burchakli Aktuator segmentlarni har qanday burchakda bajarishi mumkin, bu esa shisha indeksatorining raqamli boshqaruviga erisha olmaydi. Joylashuv aniqligi qisqa vaqt ichida ateliya yukining joylashishini aniqlashga imkon beradigan to'g'ridan-to'g'ri qo'zg'aysan qidiruvi bilan taqqoslanadi.
3. Operatsion tizimning ichi bo'sh aylanish aktüatörünün mahsulot xususiyatlari nimadan iborat?
4. OS tipidagi bo'sh burilishli aktuator tizimining konfiguratsiyasi
5. Qanday OS modeli mavjud?
6. Qaysi turdagi qurilma bo'shliqqa aylantiruvchi aktuatorni ishlatishi mumkin?
Demo Video Link:
a. Gyro testining namoyishi https://youtu.be/PwKiObIMXRM
b. 4-eksa yoki 5-eksa uchun demo https://youtu.be/L9gheXQ6zLc
Ko'proq video uchun GIGAGER Youtube kanalini bosing: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Mening qurilmam uchun qanday modelni tanlash mumkin?
Hollow Rotary Actuator modelini tanlash haqida qo'shimcha ma'lumot olish uchun, iltimos, katalogdagi Modellarni tanlash sahifalariga qarang.
8. Nima uchun GIGAGER ni tanlaysiz?
9. Savollar
10. Tegishli ma'lumot
Guangdong Saini Intelligent Equipment Technology Co., Ltd GIGAGER nomli G + markasiga ega.
Brend Xitoy, Xitoy, Tayvan, Yaponiya, Germaniya, Hindiston, Malayziya, Tailand, Avstraliya, Kanada, Singapur va boshqa mamlakatlarda ro'yxatga olingan.
Endilikda G + markasi Xitoy bozorida tezlikni kamaytiruvchi etakchi brendiga aylandi.
"Saini Intelligent" 43 ta turli xil CNC-lar va 40 dan ortiq professional sinov uskunalari, jumladan, beshta eksa Five Connectage CNC to'plami, 18 ta to'rt eksa to'rtta aloqa CNC, 18 ta uch eksa CNC, Besh eksa CNC, 3 ta frezeleme mashinasi.
Burchakli aloqa bilyalı Rulmanlar, ham lamel va eksenel yuklarga qarshi tura oladi. Yuqori tezlikdagi ishlay olishi mumkin. Aloqa burchagi qanchalik katta bo'lsa, eksenel yuk tashish hajmi qanchalik baland. Oliy hassasiyetli va yuqori tezlikli rulmanlar odatda 15 daraja aloqa burchagiga ega. Eksenel quvvat ostida kontakt burchagi kuchayadi.
Konik rollarda rulmanlar alohida rulmanlardir va rulmaning ichki va tashqi halqalari konusli chiziqlarga ega. Ushbu turdagi rulmanlar bir qator, ikki qatorli va to'rt qatorli konusli rulmanlar kabi turli xil tizimli turlarga bo'linadi. Yagona qator konusli rulmanlar bitta yo'nalishda radiusli yuk va eksenel yuklarga chidamli bo'lishi mumkin. Rulman lamel yukga ta'sirlanganda aksiy komponent ishlab chiqariladi, shuning uchun muvozanatning aksiyaviy kuchiga bardosh beradigan boshqa muvozanat muvozanat uchun kerak bo'ladi.
Konusli rulmanlar va burchakli konusli rulmanlar uchun rulo boshqacha, birinchisi sharsimon (nuqta aloqa), ikkinchisi esa rulo (chiziqli aloqa). Albatta, chiziqli aloqa katta yuk va kuchli qat'iylikka ega. Burchakli kontakt asosan eksenel yukga ta'sir qiladi; Konusli rulman eksenel va radiusli yuklarga duchor bo'ladi va bir tomonlama eksenel yukni yuboradi. Burchakli konveyerlar odatda bosim past bo'lgan va suv pompasi kabi tezlik yuqori bo'lgan joylarda qo'llaniladi. O'rningdan tur va yuving. Konveyerli rulmanlar odatda aylanish tezligi nisbatan kam bo'lgan va avtomobilning asosiy shaftasi kabi bosim baland bo'lgan qismlarda qo'llaniladi.
GIGAGER oyoqli aylanuvchi stol, bu o'zaro faoliyat rulman va konusli rulmanni turli xil ishlarni bajaradi. Vertikal rulmandan foydalanadigan jadval gorizontal va vertikal ravishda o'rnatilishi mumkin, faqat konusli rulmandan foydalanadigan jadval gorizontal o'rnatilgan bo'lishi mumkin.
