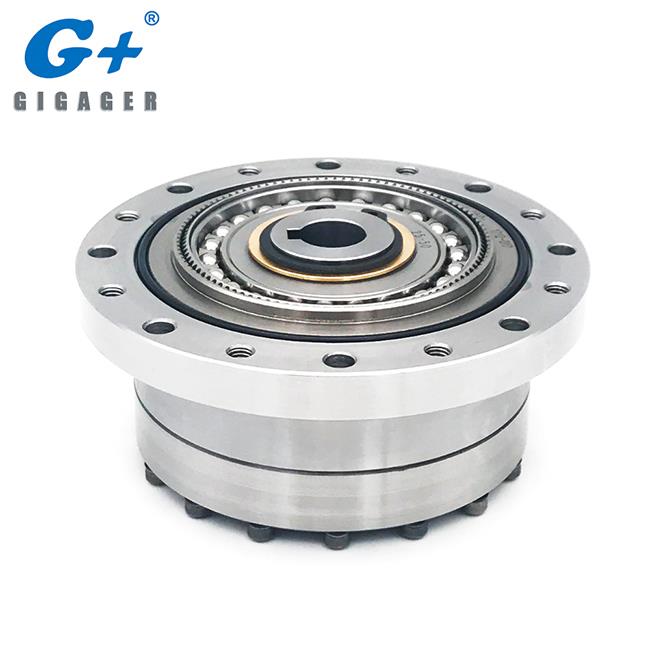

GIGAGER Harmonic Drive CSF modeli CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32 model raqamli nozik harmonik seriyasining turidir. GIGAGER, Yapon va Amerika harmonik haydovchilar uchun mos keladigan vint etkazib qutilariga mos keluvchi yuqori harajatlarda ishlaydigan harmonik redüktörlerin to'liq hajmini beradi. Ular sizning cheklangan byudjetingiz uchun mukammal muqobil harmonik tezlikni kamaytiruvchilardir.

1. GIGAGER Harmonic Drive mahsulotining xususiyatlari nimada?

• yuqori xarajatli ishlash

• Yuqori samaradorlik

• kam zaxira

• Yuqori qat'iylik

2. CSF standart seriyali Harmonik disk

Series	Turi	Texnik	Tishli nisbati
CSF	Standart	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Qo'shimcha SHF, SHD, CSD seriyali uchun qo'shimcha katalogga qarang. (Ushbu sahifadagi PDF-faylini yuklab oling)

Model: CSF-14

Mahsulotlar		Tishli nisbati
Mahsulotlar		30K	50K	80K	100K
Nominal moment (Kirish 2000r / min)	Nm	4.0	5.4	7.8	7.8
Ruxsat berilgan maksimal Turk (Start • stop)	Nm	9	18	23	28
O'rtacha kema momentining ruxsat etilgan maksimum qiymati	Nm	6.8	6.9	11	11
Oniy ruxsat etilgan maksimal moment	Nm	17	35	47	54
Ruxsat berilgan maksimal aylanish tezligi	r / min	8000	8000	8000	8000
Ruxsat berilgan o'rtacha aylanish tezligi	r / min	3500	3500	3500	3500
Bekor qilish	Arc sek	≦ 20	≦ 20	≦ 10	≦ 10
Tasarruf qilingan Lifespan	soat	10000	10000	15000	15000

Model: CSF-17

Mahsulotlar		Tishli nisbati
Mahsulotlar		30K	50K	80K	100K
Nominal moment (Kirish 2000r / min)	Nm	8.8	16	22	24
Ruxsat berilgan maksimal Turk (Start • stop)	Nm	16	34	43	54
O'rtacha kema momentining ruxsat etilgan maksimum qiymati	Nm	12	26	27	39
Oniy ruxsat etilgan maksimal moment	Nm	30	70	87	108
Ruxsat berilgan maksimal aylanish tezligi	r / min	7000	7000	7000	7000
Ruxsat berilgan o'rtacha aylanish tezligi	r / min	3500	3500	3500	3500
Bekor qilish	Arc sek	≦ 20	≦ 20	≦ 10	≦ 10
Tasarruf qilingan Lifespan	soat	10000	10000	15000	10000

Model: CSF-20

Mahsulotlar		Tishli nisbati
Mahsulotlar		30K	50K	80K	100K	120K
Nominal moment (Kirish 2000r / min)	Nm	15	25	34	40	40
Ruxsat berilgan maksimal Turk (Start • stop)	Nm	27	56	74	82	87
O'rtacha kema momentining ruxsat etilgan maksimum qiymati	Nm	20	34	47	49	49
Oniy ruxsat etilgan maksimal moment	Nm	50	98	127	147	147
Ruxsat berilgan maksimal aylanish tezligi	r / min	6000	6000	6000	6000	6000
Ruxsat berilgan o'rtacha aylanish tezligi	r / min	3500	3500	3500	3500	3500
Bekor qilish	Arc sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Tasarruf qilingan Lifespan	soat	10000	10000	15000	15000	15000

Model: CSF-25

Mahsulotlar		Tishli nisbati
Mahsulotlar		30K	50K	80K	100K	120K	160K
Nominal moment (Kirish 2000r / min)	Nm	27	39	63	67	67	67
Ruxsat berilgan maksimal Turk (Start • stop)	Nm	50	98	137	157	167	176
O'rtacha kema momentining ruxsat etilgan maksimum qiymati	Nm	38	55	87	108	108	108
Oniy ruxsat etilgan maksimal moment	Nm	95	186	255	304	289	314
Ruxsat berilgan maksimal aylanish tezligi	r / min	5500	5500	5500	5500	5500	5500
Ruxsat berilgan o'rtacha aylanish tezligi	r / min	3500	3500	3500	3500	3500	3500
Bekor qilish	Arc sek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Tasarruf qilingan Lifespan	soat	10000	10000	15000	15000	15000	15000

Model: CSF-32

Mahsulotlar		Tishli nisbati
Mahsulotlar		50K	80K	100K	120K
Nominal moment (Kirish 2000r / min)	Nm	76	118	137	137
Ruxsat berilgan maksimal Turk (Start • stop)	Nm	216	304	333	353
O'rtacha kema momentining ruxsat etilgan maksimum qiymati	Nm	75	167	216	216
Oniy ruxsat etilgan maksimal moment	Nm	200	568	647	686
Ruxsat berilgan maksimal aylanish tezligi	r / min	4500	4500	4500	4500
Ruxsat berilgan o'rtacha aylanish tezligi	r / min	3500	3500	3500	3500
Bekor qilish	Arc sek	≦ 20	≦ 10	≦ 10	≦ 10
Tasarruf qilingan Lifespan	soat	10000	15000	15000	15000

3. Tegishli ma'lumot

Harmonik reduktorning issiqlik muammosini qanday hal qilish kerak?

Harmonik reduktor kattaligi, vazni engil va yuqori transmissiya aniqligiga ega bo'lib, turli zavod va korxonalarda qo'llaniladi. Agar harmonik reduktordan foydalansak, harmonik reduktor bilan isitadigan bo'lsak, nima qilishimiz kerak?

Redüktör foydalanish davomida isitiladi va harorat juda yuqori bo'lsa, umuman, bu eksantrik rulmanla bilan bog'liq muammo bo'lishi mumkin va bunday noto'g'ri ishlash bor. Albatta, bu umumiy holat. Boshqa omillar ham ko'rib chiqiladi. Misol uchun, agar mashina yangi sotib olingan bo'lsa, unda asossiz o'rnatish bo'lishi mumkin va muammo bo'lishi mumkin. Albatta, bu bilim reduktorning harorati topilgandan keyin aqlga kelgan birinchi tasavvurdir, lekin bu bu muammoning sababi degani emas. Redüktörün harorat muammosi uchun, yana bir muhim omil bo'lishi mumkin, ya'ni, yog'ning muammosi. Redüktörde soqol yog'i yo'q bo'lsa, yuqoridagi muammolarga olib kelishi mumkin. Bu mahalliy sharoitga muvofiq to'g'ri tibbiyotga borishni talab etadi.

Albatta, e'tiborga olish kerak bo'lgan boshqa sabablar ham bor. Redüktör tez-tez haddan tashqari yükleniyorsa, haddan ortiq issiqlik ham mumkin. Biroq, bu omillar doimiy ravishda tahlil qilish va to'g'ri javobni topish uchun chiqarib tashlashni talab qiladi.

Harmonik reduktor haroratining sababi juda yuqori bo'lsa, keyingi bosqich bu muammoni hal qilish. Faqat harmonik reduktorning asosiy nazariy bilimlarini egallash orqali bu muammoni tezroq hal qila olamiz.

Nozik Harmonik Redüktör
